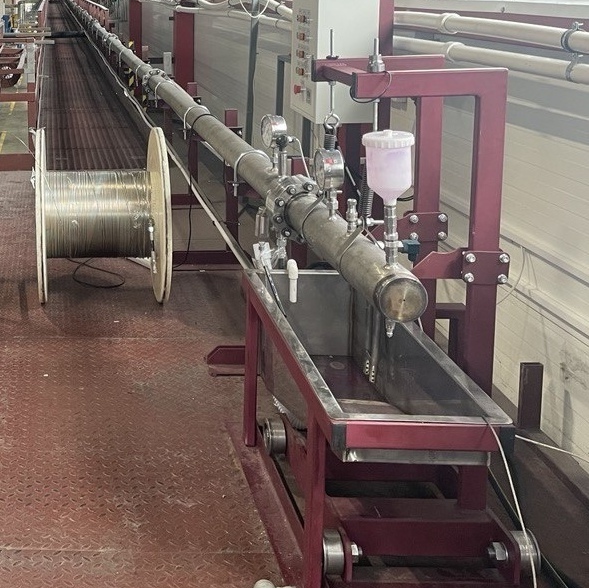

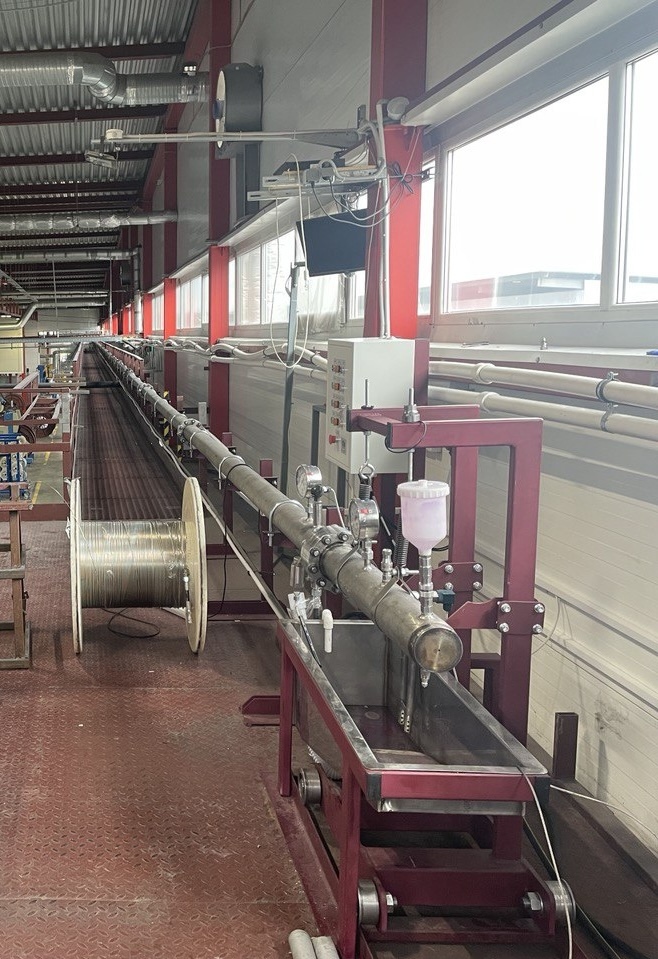

Стенд ГИС 100.60 для испытания морских подводных волоконно-оптических кабелей
Предназначен для имитации подводного давления до 60 МПа, что соответствует глубине около 6000 метров под водой.

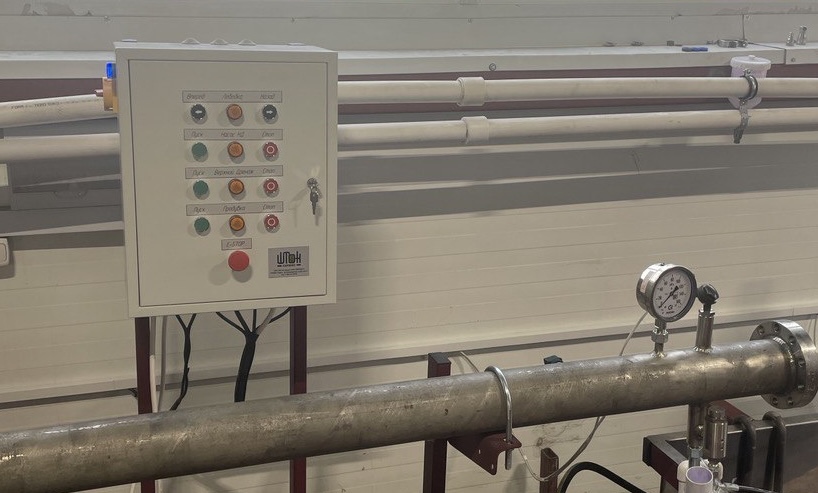

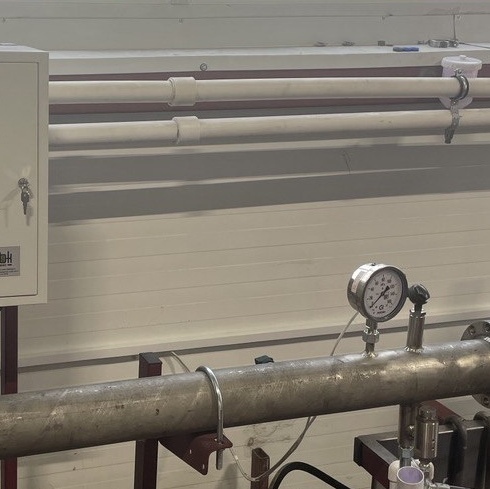

Система обеспечивает комплексное тестирование стойкости кабелей к гидростатическому давлению и проверку требований к продольной водонепроницаемости сердечника кабеля. Стенд представляет собой полностью автоматизированную систему с многоуровневой защитой и точным контролем всех параметров испытания.
Основные сведения об изделии

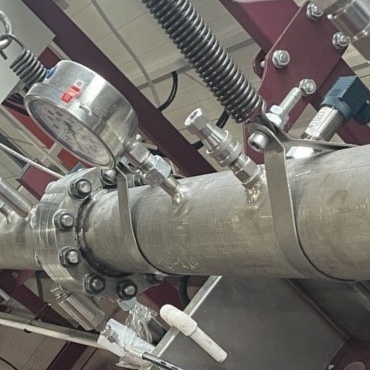

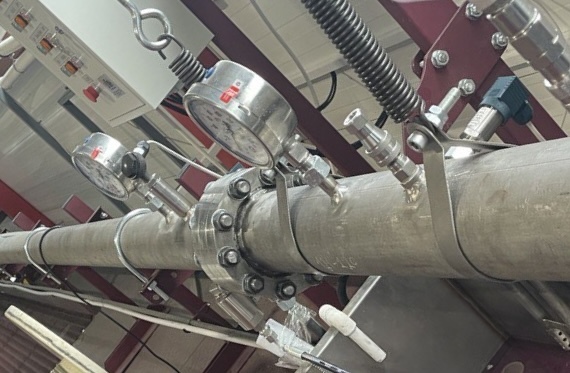

Характеристики гидрокамеры №1
Значение
Внутренний диаметр, мм
82
Длина, м
100
Рабочий объем, литров
528
Максимальное рабочее давление, МПа
60
Испытательное давление, МПа
75
Проходной диаметр гермоввода, мм
15,1
Характеристики гидрокамеры №2
Значение
Внутренний диаметр, мм
82
Длина, мм
800
Рабочий объем, литров
3,4
Максимальное рабочее давление, МПа
40
Испытательное давление, МПа
75
Характеристики гидросистемы
Значение
Объем водяного бака, л
1000
Объем подачи воды насосом низкого давления, л/мин
65
Объем подачи воды насосом высокого давления, л/мин
2,5
Максимальное рабочее давление, МПа
60
Потребляемая эл.мощность, Вт
500 (220В)
Сжатый воздух, Бар
8

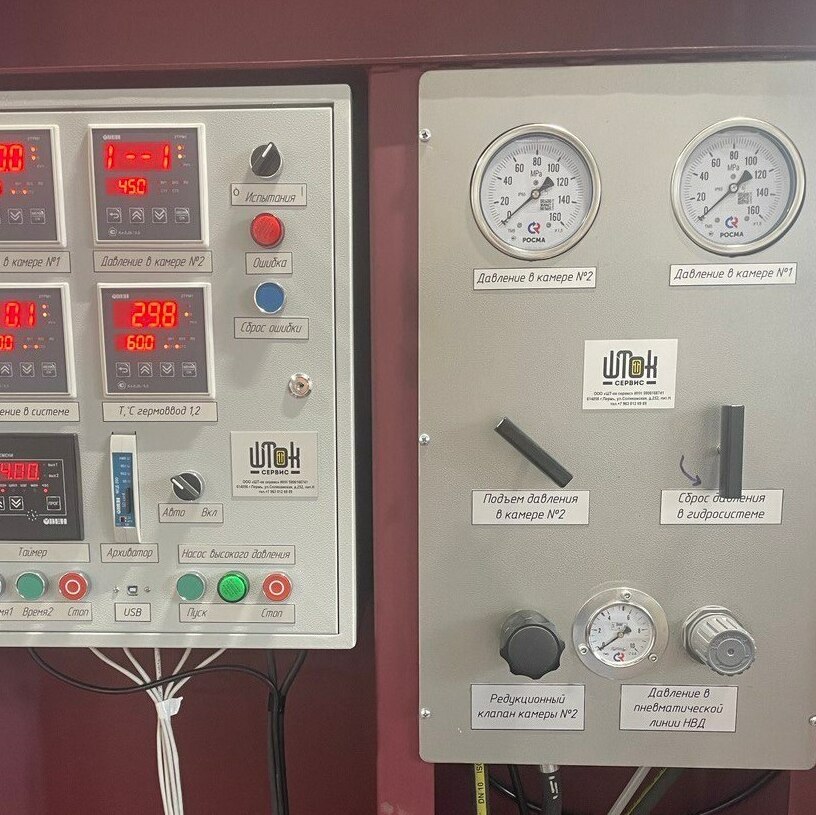

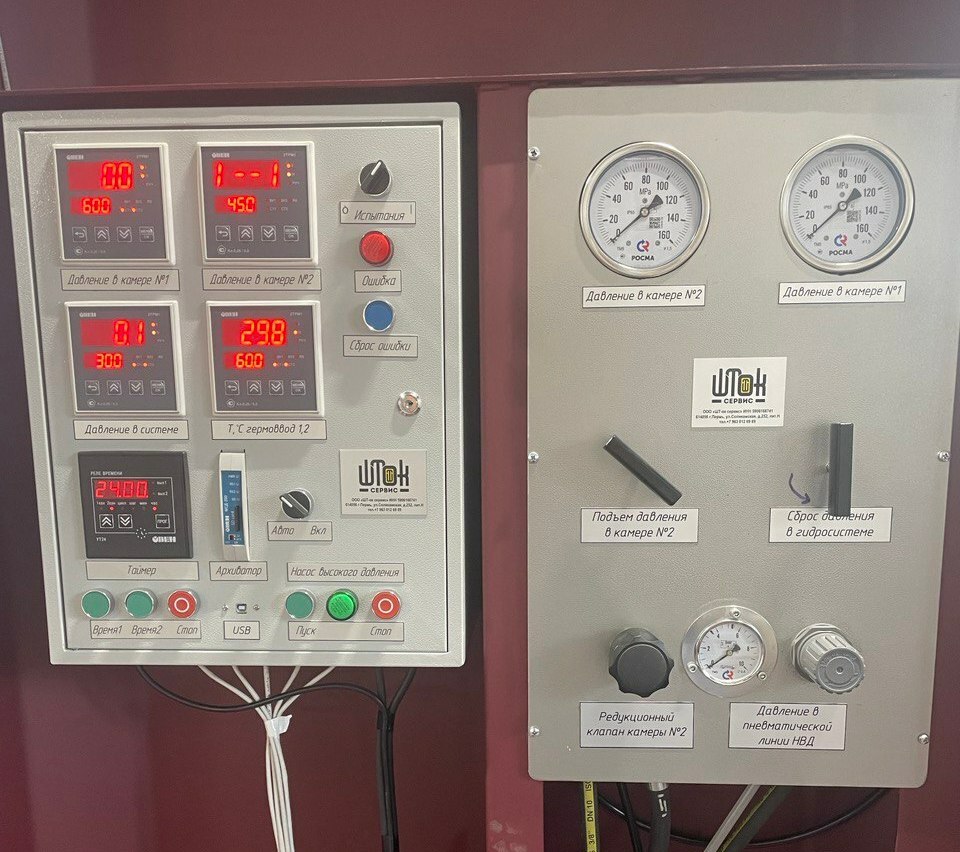

Характеристики поста оператора:
Значение
Длина не более, мм
1520
Ширина не более, мм
1240
Высота не более, мм
1990
Потребляемая эл.мощность, Вт
1500 (220В)
Характеристики затягивающего устройства:
Значение
Длина троса, м
120
Усилие затягивания, кг
500
Радиус изгиба кабеля, мм
900
Потребляемая эл.мощность, кВт
5,5 (380В)
Количество подвижных опор кабеля, шт
2
