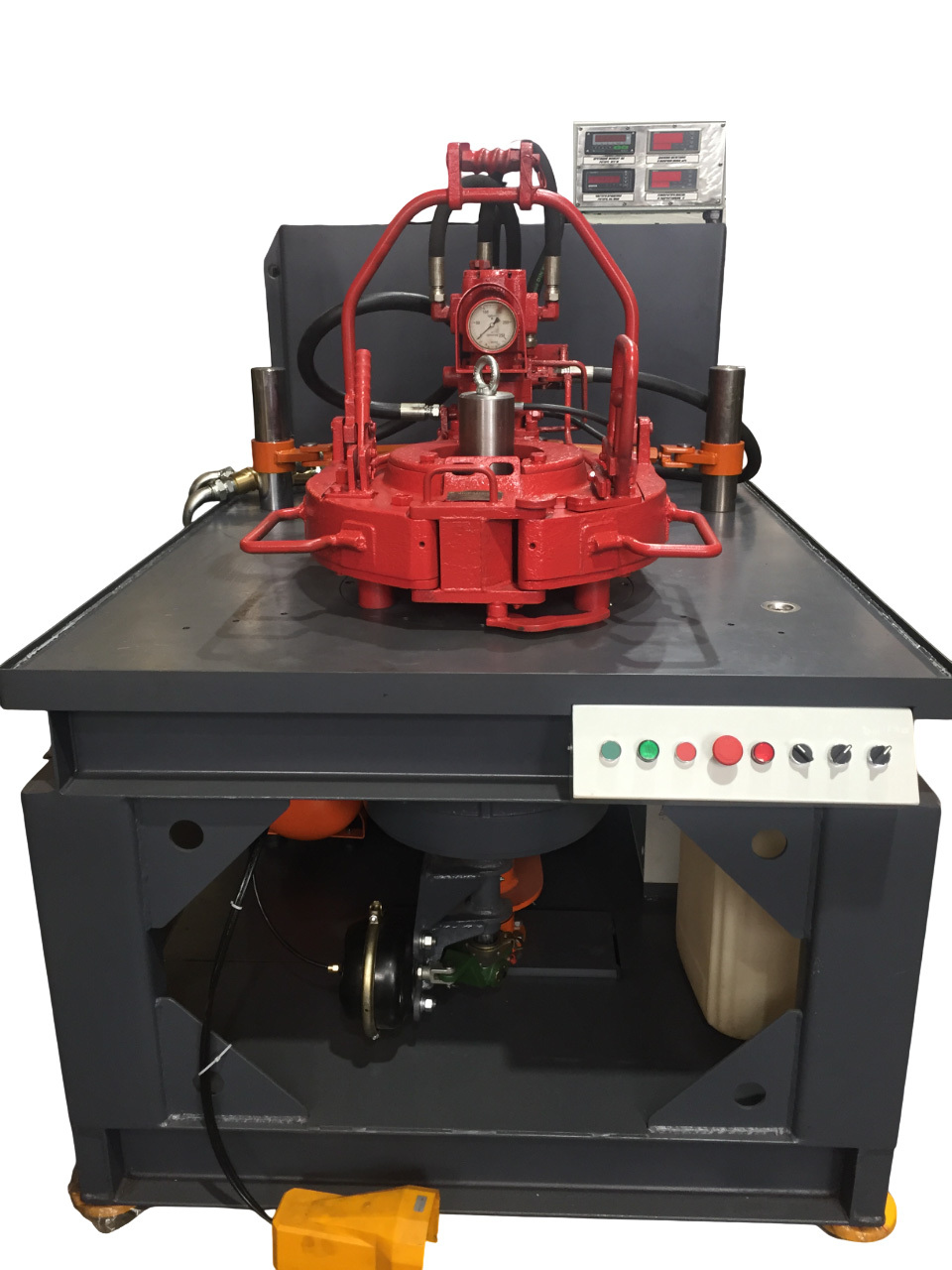

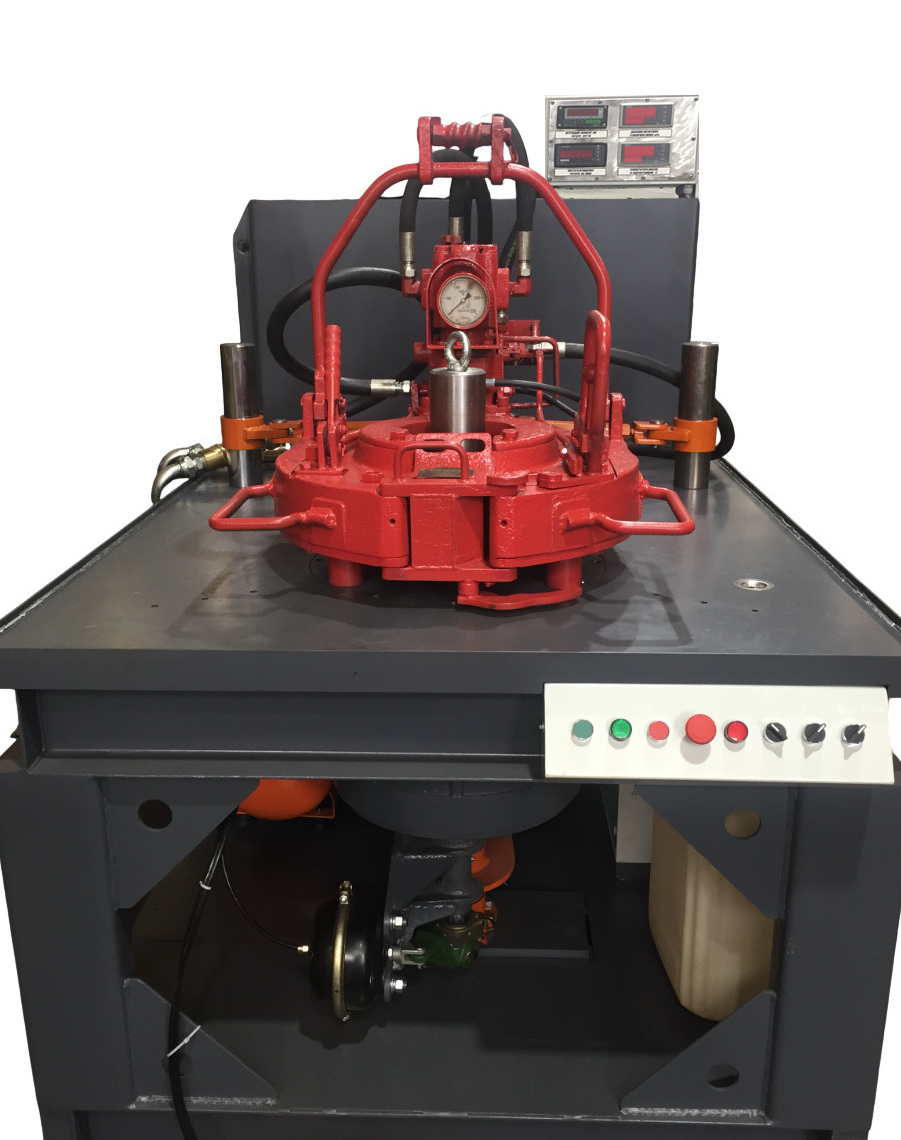

Испытательный стенд ГИС 2.2
При испытаниях исследуются следующие характеристики:
· Количество оборотов гидроключа при различных режимах эксплуатации.
· Усилие (момент) создаваемое гидроключем.
· Сравнение показаний манометра ключа и стенда.
· Герметичность гидроключа.
Стенд состоит из следующих основных частей:

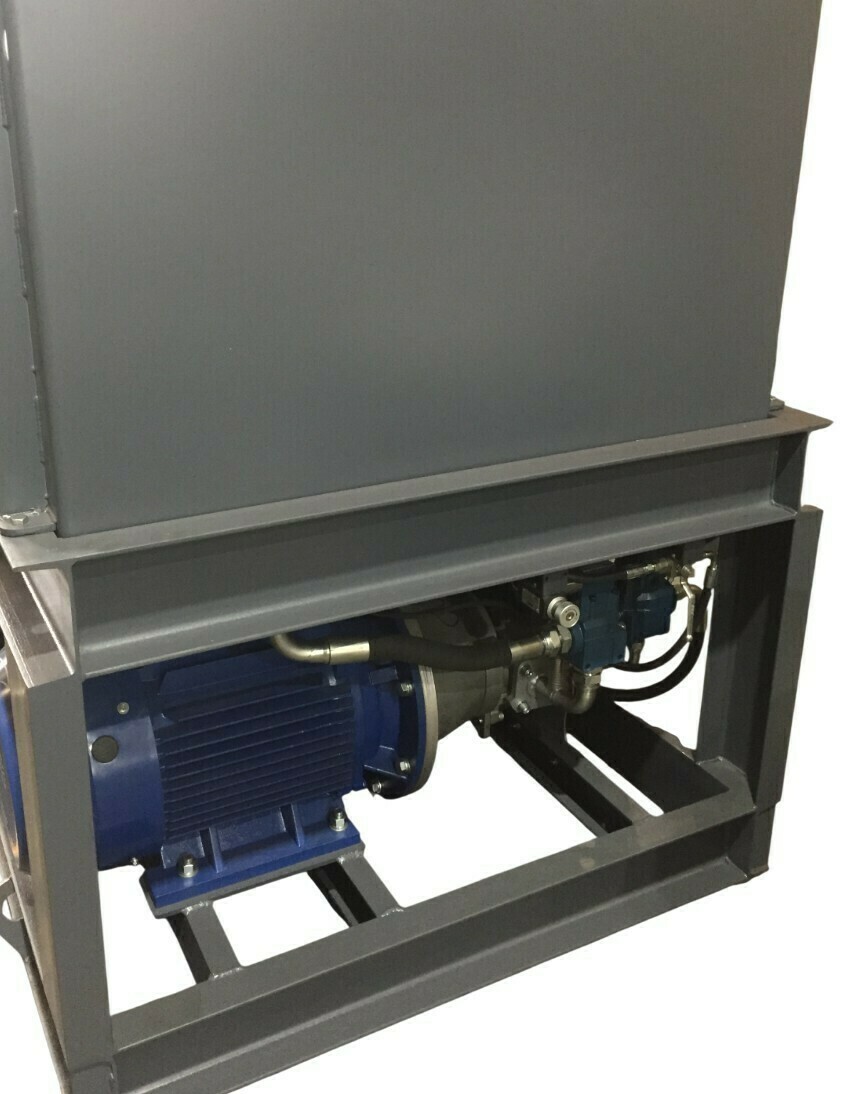

1. Станина с интегрированной гидростанцией

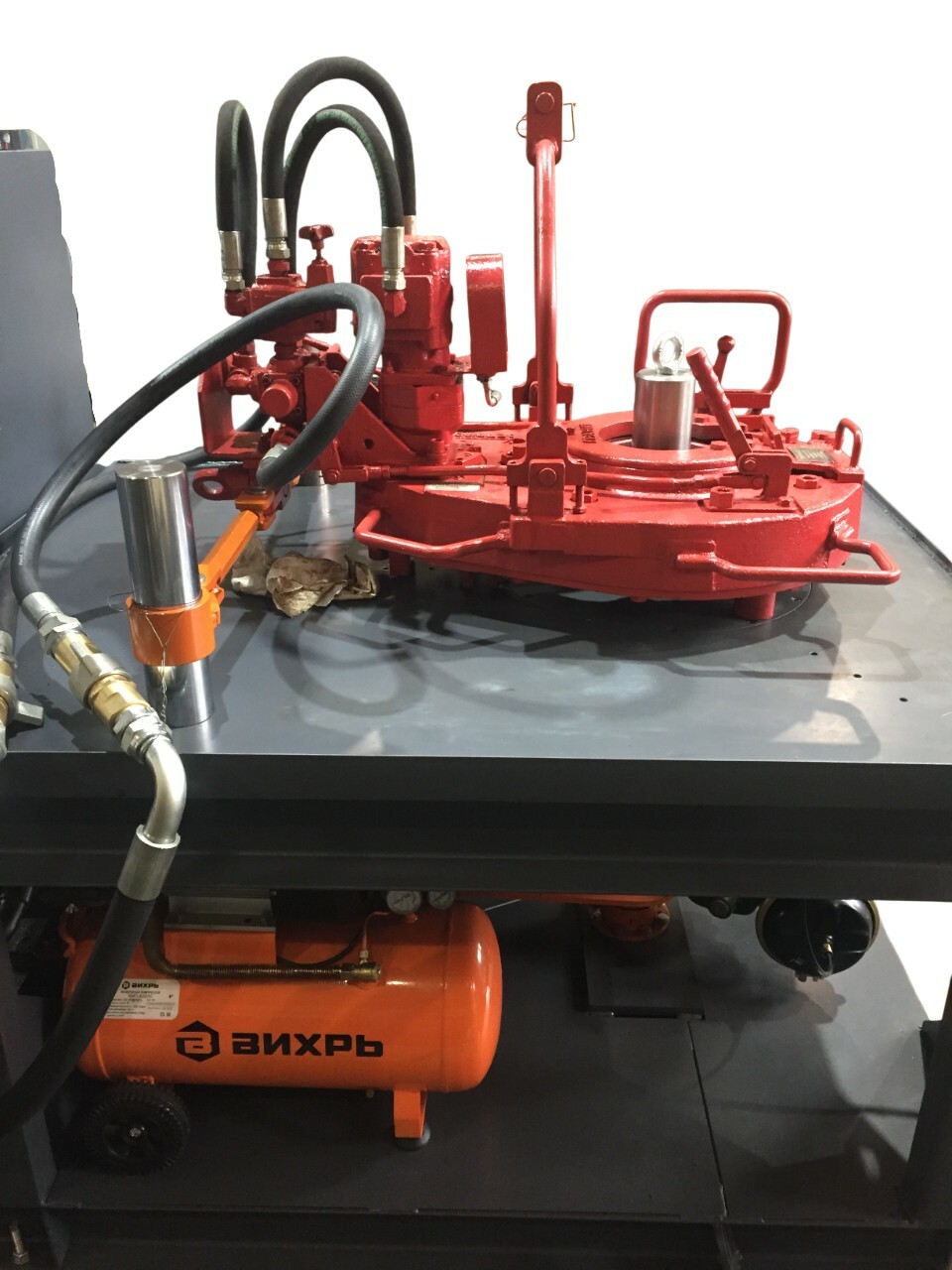

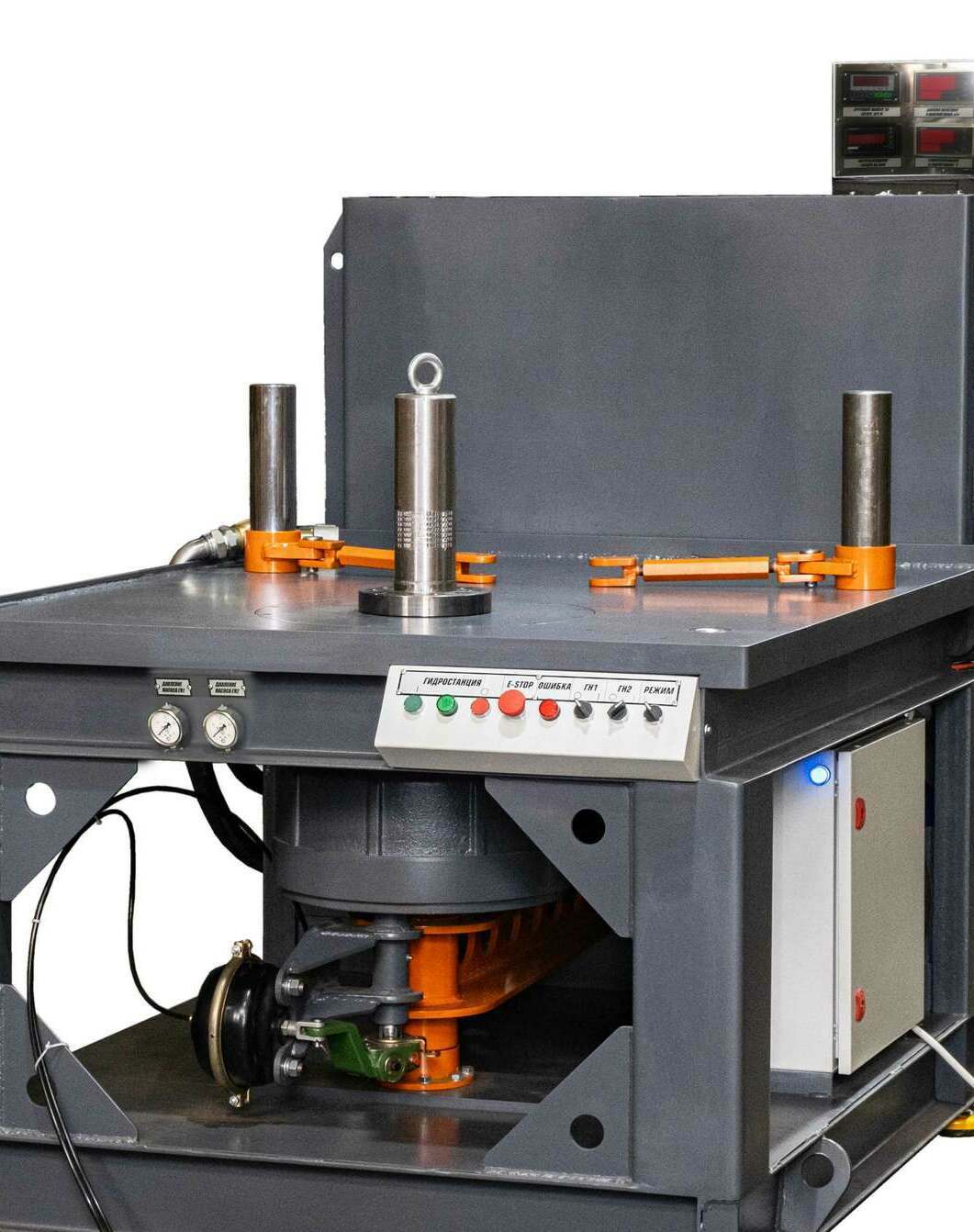

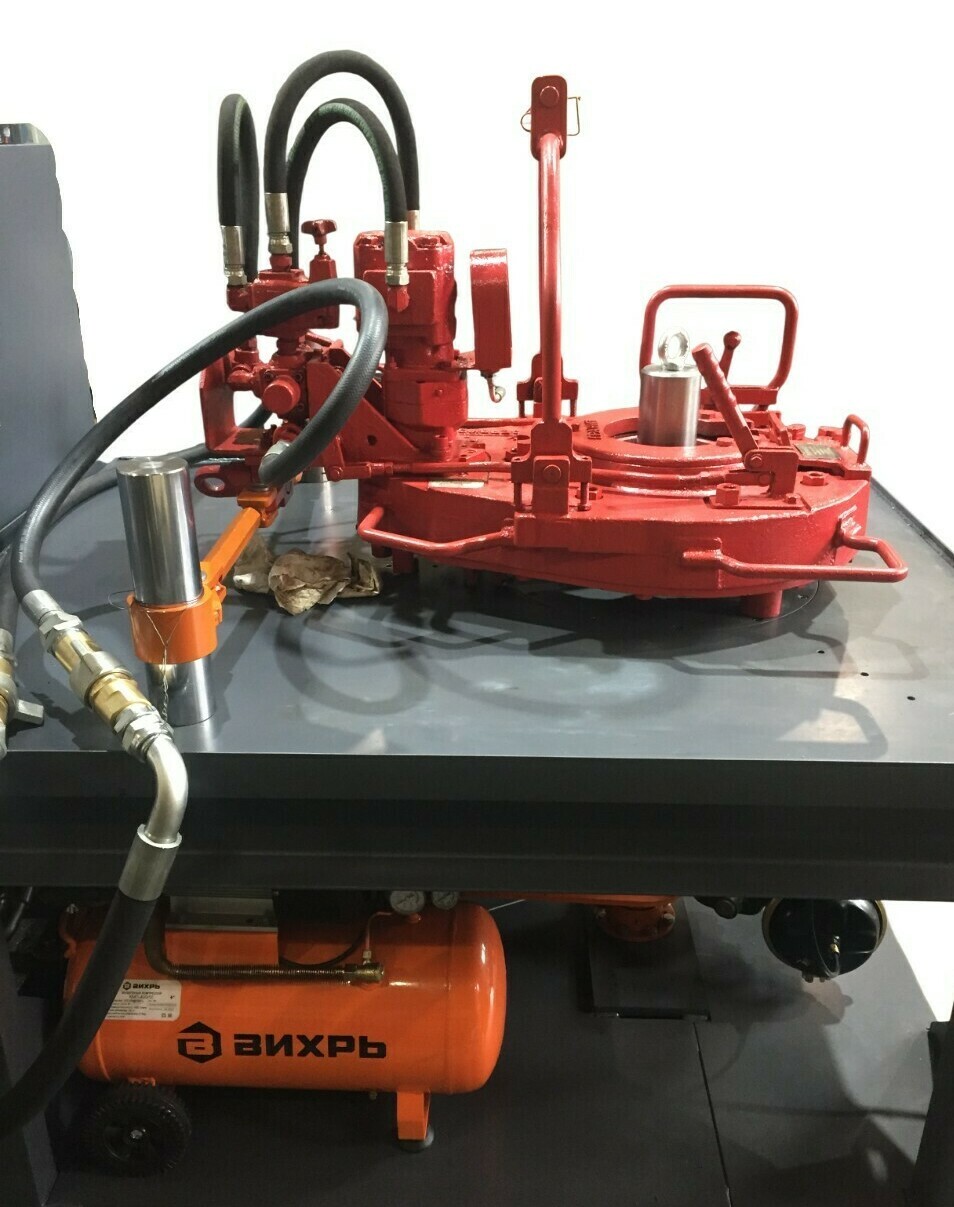

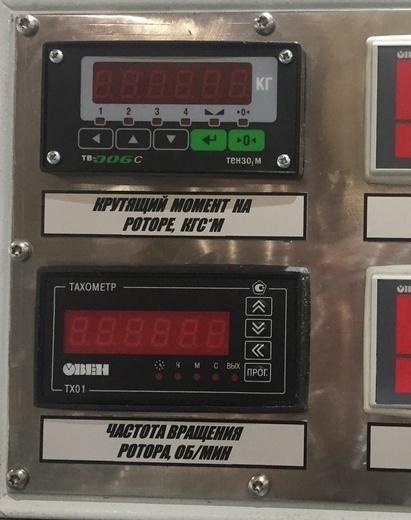

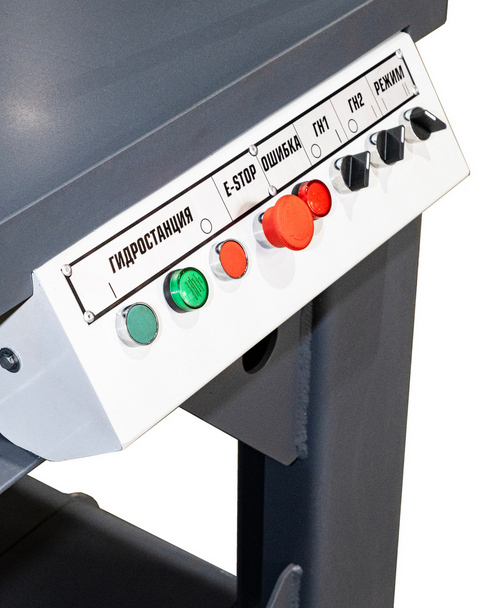

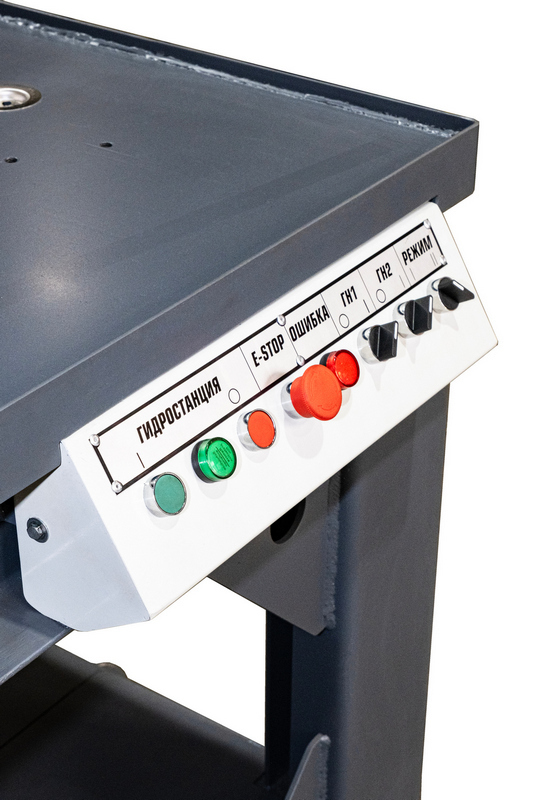

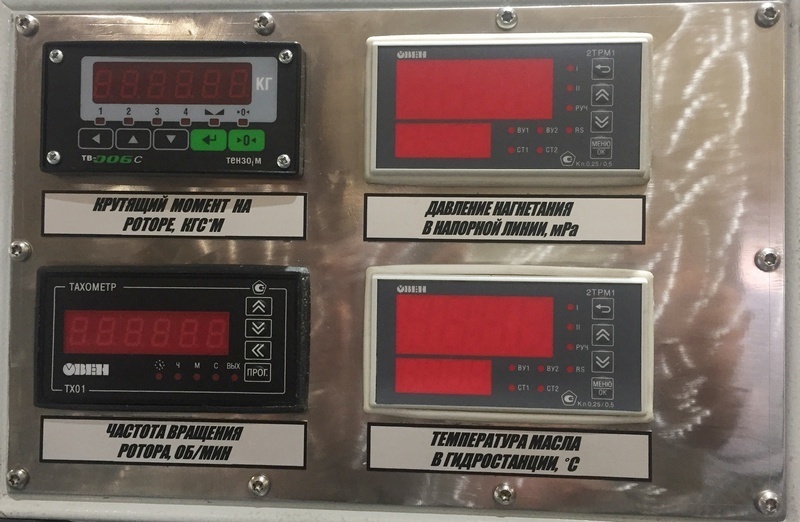

2. Установочный стол с удерживающими кронштейнами, валом-имитатором с тормозным механизмом, приборной панелью кнопочным блоком управления.
3. Компрессор поршневой масляный.
4. Ноутбук.
5. Принтер лазерный.
Основные сведения

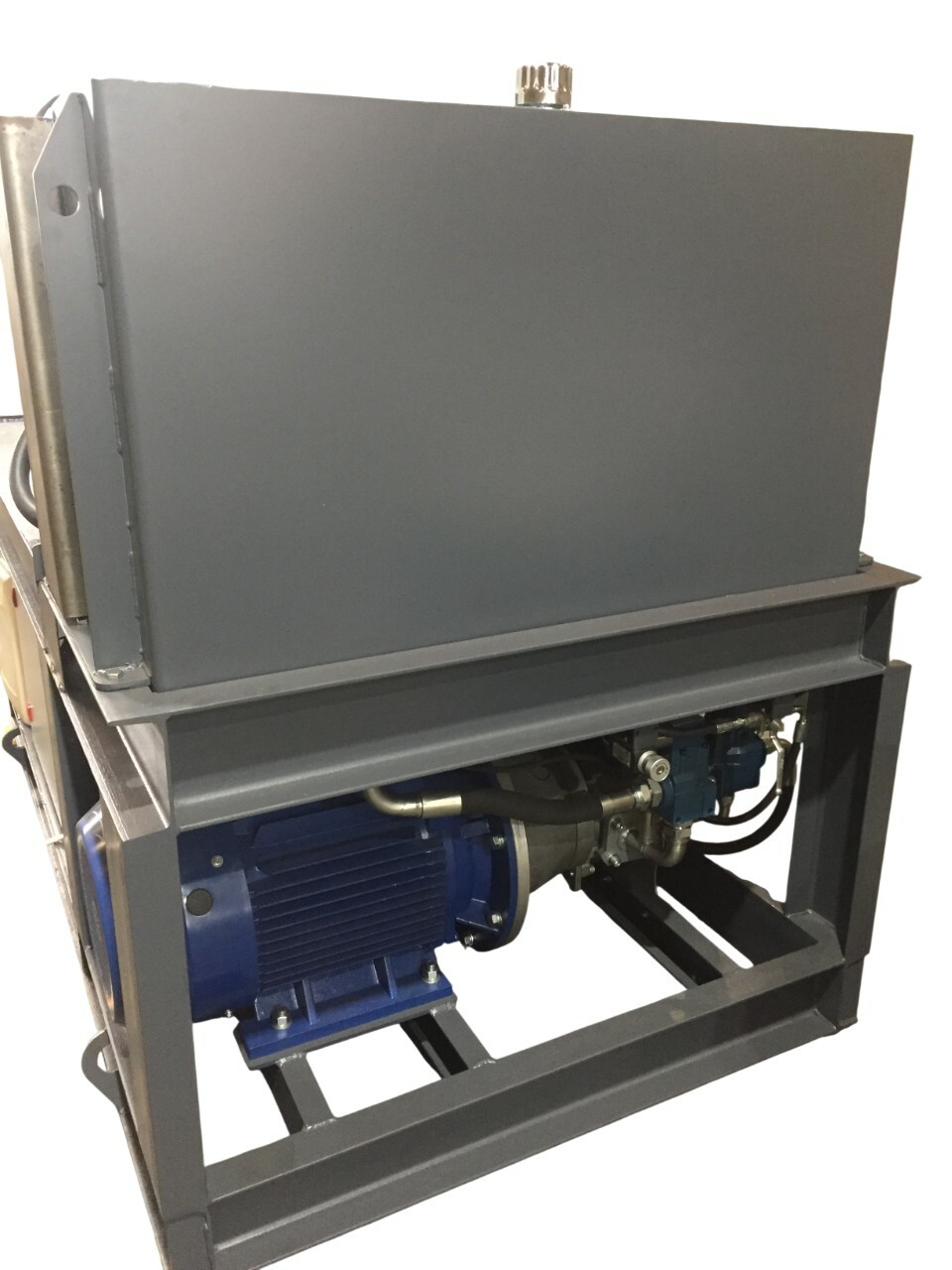

Параметры интегрированной гидростанции:
| Параметр | Значение |
| Объем масляного бака, л | 500 |
| Объем подачи масла при давлении до 7 МПа, л/мин | 200 |
| Объем подачи масла при давлении выше 7 МПа, л/мин | 70 |
| Максимальное давление, МПа | 20 |
| Мощность эл.двигателя, кВт | 37 |
Параметры стенда:
| Параметр | Значение |
| Длина стенда не более, мм | 2250 |
| Ширина стенда не более, мм | 1300 |
| Высота стенда не более, мм | 1790 |
| Диаметр вала имитатора, мм | 95 |
| Тормозная система | Пневматическая |
| Измерительное плечо, мм | 1000 |
| Максимальное сдерживающее усилие, кгс*м | 5000 |
| Максимальное измеряемое усилие, кс*м | 2100 |
| Давление в пневмосистеме, кг/см2 | 8 |
